	前向離心風機 > 外轉子式-單進風-LKWD系列

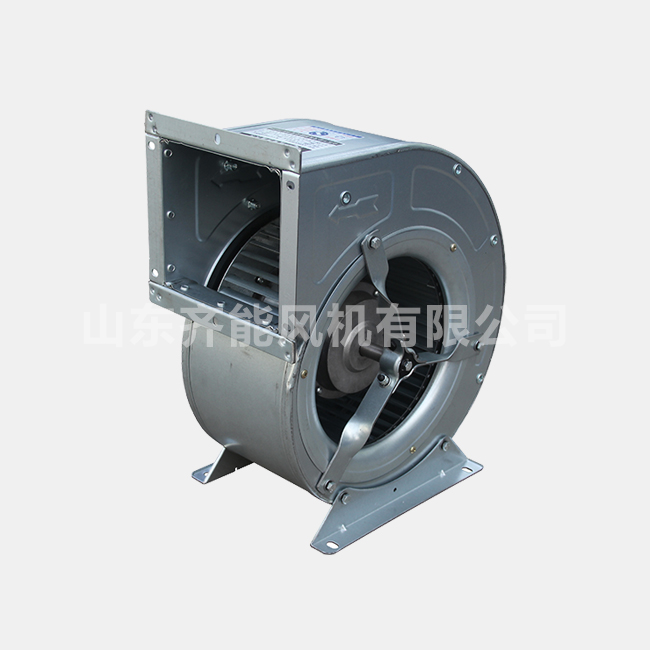

LKW系列前向雙進風外轉子離心通風機

概述

LKWD系列前向單進風外轉子離心通風機是我公司開發的一款空調系統專用風機，它采用了單進風結構，特別適合吊頂安裝、壁面安裝或箱體內安裝等單側進風的工況條件。本系列風機的流體模型經CFD先進技術優化，在提高輸出壓力的同時，降低了噪聲，并提高了效率，具有節能低噪的特點，特別適合各種空調、制冷、凈化、新風機組等產品的配套，在賓館、酒店、學校、醫院、廠房、影劇院等領域獲得了廣泛應用。

本系列風機常規配置不帶風機底座，在客戶有特殊需要時可提供0°、90°、180°三種不同出風角度的底座，還可訂做其他出風方向的風機產品，安裝形式靈活方便。

本系列風機有單相電機和三相電機兩種不同的配套電機形式，還可根據您的需要訂做不同電壓和頻率的特殊配套電機，在不同國家地區和不同領域的應用都很方便。

本系列風機還有單速、雙速、三速和無刷直流（無級調速）等不同速度模式可供選擇，以滿足您對風量調節的需要。

優點

本系列風機具有以下顯著優點：

1) 采用了外轉子電機，結構緊湊，體積小，重量輕，安裝方式靈活簡便；

2) 采用了優化設計的前向多翼葉輪，壓力高，噪聲小，高效低噪，環保節能；

3) 自主研制的配套電機，功率經過精心優化，可靠性和使用壽命均優于普通電機。

型號說明

典型型號：LKW 250 M – 4 C 2

型號含義：

LKWD：前向單進風外轉子離心通風機

250：葉輪名義直徑（mm）

M：風機軸向尺寸代碼

4：配套電機極數，其中，EC代表無刷直流電機

C：電機電源，單相電源為C，三相電源無此代碼

2：單相風機的轉速模式，單速無此代碼，雙速為2，三速為3

安裝角度說明

風機的安裝角度包括旋向和出風角度兩個特征。

1) 旋向：葉輪的旋轉方向，可分為順向和逆向兩種。

從風機的引線端看，如果葉輪旋轉方向為順時針，稱為順向風機（英文縮寫CW）；如果葉輪旋轉方向為逆時針，則稱為逆向風機（英文縮寫CCW）。

2) 出風角度：風機出口與安裝平面的夾角，本系列風機的常規出風角度有0°、90°、180°三種，如果需要其他出風角度，請聯系我公司訂制。

3) 安裝角度示意圖：

工作環境

本系列風機適用的工作環境為：

1) 海拔不超過1000米；

2) 環境溫度不低于-25℃，不高于40℃；

3) 環境相對濕度不超過90%；

4) 輸送氣體不含酸性、堿性、腐蝕性介質，且粉塵含量不大于150mg/m³。

當工作環境不滿足以上要求時，需在訂貨時加以說明，我公司可以根據具體的現場條件予以專門訂制。

性能范圍

流量：400～6100m³/h

全壓：150～900Pa

超出此范圍，請選用本公司其他系列的風機產品，或聯系我公司訂做。

注意事項

1、使用前檢查

使用前，請認真檢查：

（1）電機引線是否完好無損；

（2）各螺栓有無松動；

（3）風機蝸殼、葉輪和電機軸等部件是否有嚴重變形；

（4）用手轉動葉輪，手感應轉動平穩，無明顯卡滯現象。

2、安裝

（1）風機的接地螺栓應進行可靠的接地聯接；

（2）風機應配裝缺相和過載保護裝置；

（3）雙速或三速風機嚴禁在電氣上并聯使用，當使用多臺風機時，每臺風機必須使用獨立的主回路控制器（接觸器或變頻器）進行單獨控制；

3、啟動與運行

（1）風機啟動前應檢查工作電源，必須在額定電壓±5%、額定頻率±1%范圍內；

（2）單相風機在啟動前，應關閉出口管路的風閥，否則可能發生啟動困難的現象；

（3）雙速或三速風機應選擇高速啟動，待風機運轉正常后，再切換至較低速度；

（4）風機葉輪的旋轉方向應與轉向標識相同；

（5）風機的運行電流不可超過銘牌電流，否則會導致電機損壞或燒毀；

（6）風機運行時，嚴禁將身體或異物伸向風機內部，以免發生危險。

PDF文件下載

點擊下載PDF電子樣本 (建議使用Adobe Reader軟件打開)
