	前向離心風機 > 帶傳動式-雙蝸殼-LKPS系列

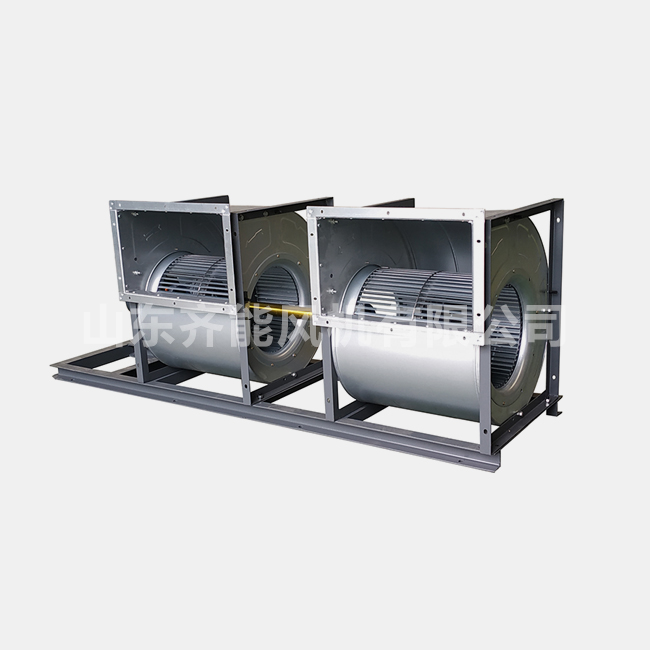

LKPS系列雙蝸殼前向帶傳動離心通風機

概述

LKPS系列雙蝸殼前向帶傳動離心通風機是我公司開發的一款空調系統專用風機，它由兩套雙進風離心風機的蝸殼和葉輪聯接而成，然后用一臺電機經過皮帶傳動，同時驅動兩套葉輪旋轉。該結構大大減小了整機的體積，可以在較小的安裝空間條件下獲得較大的通風量。選擇適當的傳動變比，可使機組的額定工作點與所需工況獲得良好匹配，提高機組的整體效率，達到節能環保的目的。

本系列風機的流體模型經CFD先進技術優化，在提高輸出壓力的同時，降低了噪聲，并提高了效率，具有節能低噪的特點，特別適合各種空調、制冷、凈化、新風機組等產品的配套，在賓館、酒店、學校、醫院、廠房、礦山等領域獲得了廣泛應用。

本系列風機的各種規格均有0°、90°、180°等三種不同出風方向，還可根據用戶的需要訂做其他出風方向的風機產品，安裝形式靈活方便。

本系列風機可根據您的需要訂做不同電壓和頻率的特殊配套電機，在不同國家地區和不同領域的應用都很方便。

優點

本系列風機具有以下顯著優點：

1、一臺電機帶動兩臺風機，結構緊湊，體積小，風量大；

2、采用了優化設計的前向多翼葉輪，壓力高，噪聲小，環保節能；

3、皮帶傳動方式，可以很方便地調整風機的流量和壓力。

型號說明

典型型號：LKPS 250 M - 4

型號含義：

LKPS：雙蝸殼前向帶傳動離心通風機

250：葉輪名義直徑（mm）

M：風機軸向尺寸代碼

4：配套電機極數

安裝角度說明

風機的安裝角度包括旋向和出風角度兩個特征。

1) 旋向：葉輪的旋轉方向，可分為順向和逆向兩種。

從皮帶輪側看，如果葉輪旋轉方向為順時針，稱為順向風機（英文縮寫CW）；如果葉輪旋轉方向為逆時針，則稱為逆向風機（英文縮寫CCW）。

2) 出風角度：風機出口與安裝平面的夾角，本系列風機的常規出風角度有0°、90°、180°三種，如果需要其他出風角度，請聯系我公司訂制。

3) 安裝角度示意圖：

工作環境

本系列風機適用的工作環境為：

1) 海拔不超過1000米；

2) 環境溫度不低于-25℃，不高于40℃；

3) 環境相對濕度不超過90%；

4) 輸送氣體不含酸性、堿性、腐蝕性介質，且粉塵含量不大于150mg/m³。

當工作環境不滿足以上要求時，需在訂貨時加以說明，我公司可以根據具體的現場條件予以專門訂制。

性能范圍

流量：2700～63800m³/h

全壓：240～1330Pa

超出此范圍，請選用本公司其他系列的風機產品，或聯系我公司訂做。

注意事項

1、使用前，請認真檢查：

（1）電機、皮帶輪和皮帶是否完好無損；

（2）各聯接螺栓、皮帶輪和皮帶有無松動；

（3）風機蝸殼、葉輪和風機軸等部件是否有嚴重變形；

（4）用手轉動風機葉輪，手感應轉動平穩，無明顯卡滯現象。

2、安裝

（1）風機底盤必須水平安裝，嚴禁豎直或傾斜安裝；

（2）風機的接地螺栓應進行可靠的接地聯接；

（3）風機應配裝缺相和過載保護裝置；

（4）安裝時務必小心，不要把手伸入皮帶輪內，以免擠傷。

3、啟動與運行

（1）風機啟動前應檢查工作電源，必須在額定電壓±5%、額定頻率±1%范圍內；

（2）風機葉輪的旋轉方向應與轉向標識相同；

（3）風機的運行電流不可超過銘牌電流，否則會導致電機損壞或燒毀；

（4）風機運行時，嚴禁將身體或異物伸向風機內部，嚴禁靠近皮帶和皮帶輪，以免發生危險。

PDF文件下載

點擊下載PDF電子樣本 (建議使用Adobe Reader軟件打開)
